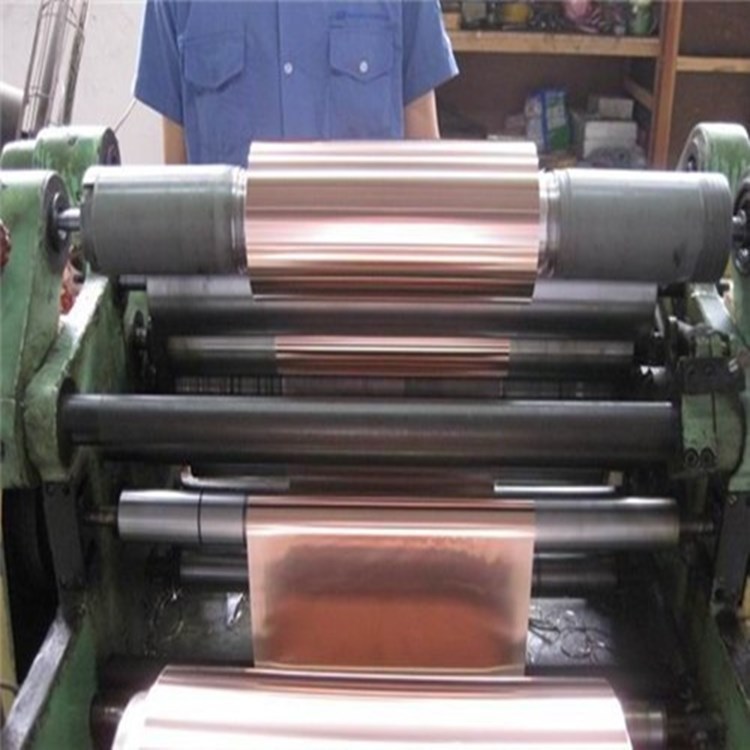

FPC FCCL FPCB 25μm 70μm Folha de Cobre Fina RA
DimensãoIntervalo:
A espessura da folha de cobre de 12~100µm pode ser fornecida para FPC.
A largura pode ser feita de acordo com a exigência dos clientes até 650mm.
Aplicações:
Laminado de Cobre Flexível (FCCL), FPC de Circuito Fino, filme fino de cristal revestido por LED, FPCB.
Características:
O material tem maior extensibilidade e alta resistência à flexão e sem rachaduras.
Tabela 1: Propriedades da folha de cobre laminada de alta flexibilidade FPC T2 (GB/T5230-2000,IPC-4562-2000)
| Item | Unidade | Parâmetros | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| Massa por unidade (±5%) | g/m² | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| Têmpera | H | O,H | O,H | O,H | O,H | ||
| Rugosidade da superfície | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| Resistência à tração | Temperatura Normal /23℃ | N/mm² | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| Alta Temperatura /220℃ | N/mm² | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| Alongamento | Temperatura Normal /23℃ | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| Alta Temperatura /220℃ | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| Resistência à Fadiga (recozido) | % | 65 | 65 | 65 | 65 | 65 | |
| Dureza | HV | ≤50 | |||||
| Resistividade máxima | Ωmm2/m | 0.0171 | |||||
| Condutividade elétrica | % | ≥98.3% | |||||
| Resultados do teste de furo | peça/㎡ | Área do furo maior que 0.5 mm², 0.005 peça/㎡ | |||||
Nota: 1. Os valores acima são baseados na têmpera do material H.
2. A folha de cobre tem superfície lisa e brilhante, sem qualquer revestimento.
3. O método de teste segue o padrão da nossa empresa.
