T2 Rolo de folha de cobre condutor de alta temperatura

País de origem
CHINA
Nome da marca
OEM
certificado
ISO / SGS / RoHS
MOQ
50kg
Preço unitário
Negociável
Packing
exportando a caixa de madeira
period for dispatch
10 - 15 dias
Método de pagamento
L/c, t/t
Capacidade de fornecimento
550T por mês
Product Custom Attributes
Destacar

3 oz de papel de papel de cobre

,

2 oz de papel de papel de cobre

,

3 oz de folha de cobre RA

Nome do produto:
Folha de cobre RA de alta precisão
Aplicativo:
FCCL de duas camadas
Faixa de largura:
Até 600 mm
Forma:
Bobina
Material:
Lingote de cobre americano
Peso normal:
Cerca de 50kg por rolo
Padrão de teste:
IPC-4562
Resistência da fadiga:
65%
Condutividade elétrica:
≥ 98,3%
Resistividade máxima:
0,0181Ωmm2/m
Descrição do produto

Rolo de Folha de Cobre Condutivo T2 de Alta Temperatura





Perfil do Produto  :



Desenvolvemos folha de cobre tratada que tem um perfil muito baixo, este tipo de folha de cobre é o melhor para aplicações de alta frequência. A folha de cobre com tratamento de superfície, como 18um, 35um, 50um, geralmente é usada na construção de FPCB de múltiplas camadas e dupla face.  Também produzimos folha de cobre ED pesada, principalmente para construção de FPCB de alta corrente.



Folha de Propriedades Mecânicas:



Itens de Qualidade

Termos Técnicos Gerais

1/3oz

1/2oz

1oz

2oz

3oz

Rugosidade da Superfície

(µm)

Superfície Fosca Rz

≤6

≤7

≤10

≤12

≤5.1

Resistência à Descasca (kg/cm)

≥1.1

≥1.2

≥1.8

≥2.2

≥1.0

Pontos de Vazamento (pontos/m2)

≤5

Não

Desempenho Anti-Oxidação em Alta Temperatura (180℃/h)

Sem Oxidação

Tolerância de Largura

(mm)

Rolo

(+2.0,0)

Peça

(+2.0,-2.0)

Padrão de Teste

IPC-4562



Características:



O material tem maior extensibilidade, e tem alta resistência à flexão e sem rachaduras.



Desempenhos:

  • Alta flexibilidade e extensibilidade
  • Superfície uniforme e lisa
  • Boa resistência à fadiga
  • Fortes propriedades antioxidantes
  • Boas propriedades mecânicas



Propriedades da folha de cobre laminada de alta flexibilidade FPC T2 (IPC-6542)

Item

Unidade

Parâmetros

12μm

18μm

25μm

35μm

70μm

Massa por unidade(±5%)

g/m²

105

160

300

400

445

Cu+Ag

%

≥99.99

Têmpera



H

O,H

O,H

O,H

O,H

Rugosidade da superfície

Ra

μm

  0.13

0.12

0.1

0.08

 0.08

Rz

μm

1.3

1.0

0.8

0.74

0.76

Resistência à tração

Temp. Normal /23℃

N/mm²

≥430

≥450

≥450

≥450

≥450

Temp. Alta /220℃

N/mm²

≥140

≥150

≥170

≥210

≥220

Alongamento

Temp. Normal /23℃

%

≥1.5

≥3.0

≥4.0

≥4.2

≥4.5

Temp. Alta /220℃

%

≥8

≥10

≥18

≥28

≥30

Resistência à fadiga (recozido)

%

65

65

65

65

65

Resistividade máxima

Ωmm2/m

0.0181

Condutividade elétrica

%

≥98.3%

Camadas de filme e adesivo

Temp. Instantânea

300℃/10s

Pasta de filme e adesivo após transiente

 temperatura sem bolhas e delaminação.

Anti oxidação

A.T.(200℃)

Minuto

Não Mudará a Cor em 60 minutos

Resultados do teste de furo

peça/ m²

Área do furo maior que 0.5 mm²,0.005 peça/ m²

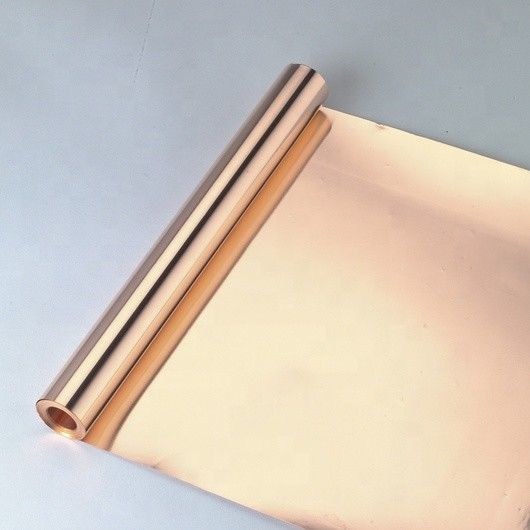

T2 Rolo de folha de cobre condutor de alta temperatura 0
