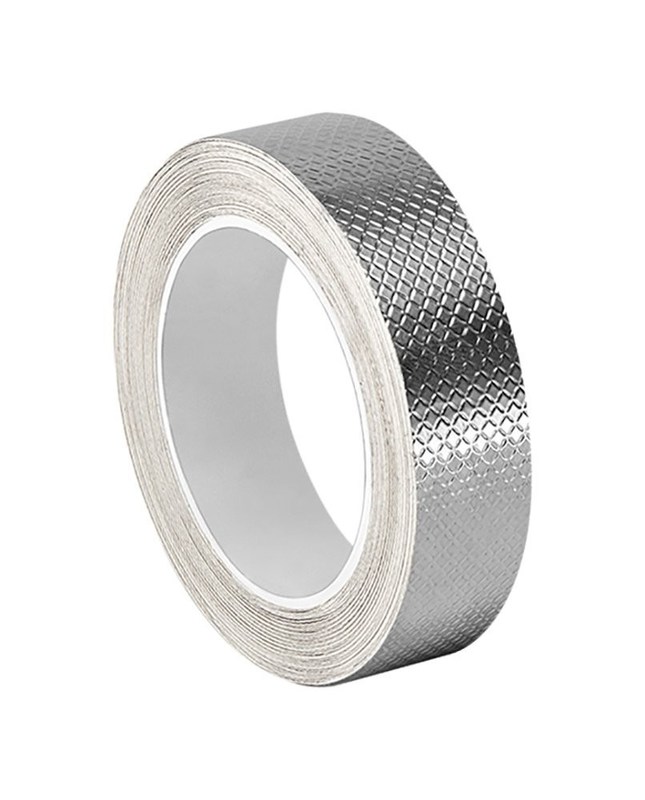

Banda de cobre acrílica de alta temperatura revestida de estanho de 0,035 mm
0.9mil Folia de cobre revestida de estanho
,0.023 mm Folia de cobre revestida de estanho
,0Folha de cobre revestida com estanho de 0
As Fitas Solares de Coleta de Carga são feitas de folha de cobre estanhado com adesivos sensíveis à pressão à base de acrílico, usados em aplicações solares de filme fino que exigem condutividade no eixo z. Essas fitas podem ser aplicadas em altas velocidades usando equipamentos de automação.
Como não é necessária cura (como com adesivos condutivos líquidos), elas permitem alta produtividade durante a fabricação de painéis. A Fita Bus (1007N) não é condutiva no eixo z e é usada como fita bus para rotear a carga em painéis de filme fino.
A Fita Solar de Coleta de Carga consiste em um suporte de folha de cobre macio estanhado de 1 onça e um adesivo sensível à pressão eletricamente condutivo. Esta fita de folha de revestimento único.
|
Cobre Estanhado 1,4 mil (0,035 mm) |
|
Adesivo Acrílico Condutivo 0,9 mil (0,023 mm) |
|
Forro de Liberação de Cobre Estanhado 1,3 mil (0,050 mm) |
- Excelente condutividade
- Cobre macio com revestimento de estanho resistente à corrosão
- Excelentes propriedades de cisalhamento adesivo em alta temperatura
- Forro de liberação PET
- A Fita Solar de Coleta de Carga 3007 está disponível em larguras e comprimentos padrão e personalizados:
- Larguras padrão: 4 mm (0,157"), 6,35 mm (0,25"), 194 mm (7,64")
- Comprimentos padrão: 66 m (216')
A Fita Solar de Coleta de Carga foi projetada para uso como coletor de carga ou barramento dentro de um painel solar de filme fino. O adesivo foi formulado para passar pelo processo de laminação a vácuo normalmente usado na fabricação de painéis solares.
|
Propriedades |
Valores Típicos |
|
Adesivo Condutivo |
0,9 mil (0,023 mm) Acrílico |
|
Espessura do Suporte |
1,4 mil (0,035 mm) Cobre Estanhado |
|
Espessura Total (Suporte e Adesivo) |
2,3 mil (0,058 mm) |
|
Forro de Liberação |
1,3 mil (0,050 mm) PET revestido com silício de 1 lado |
|
Cor |
Prata (estanho) |
|
Processo de Temperatura (curto prazo, laminação a vácuo) 320°F (160°C) |
Adesão ao Aço1 |
|
1,61 lb/in (0,28 N/mm) |
Liberação do Forro |
|
11 g/in |
Resistência à Tração1 |
|
34 lb/in (60 N/cm) |
Resistência Elétrica Através |
|
Adesivo2 <0,002 ohm |
Retardamento de Chama3 |
|
Passa |
|
