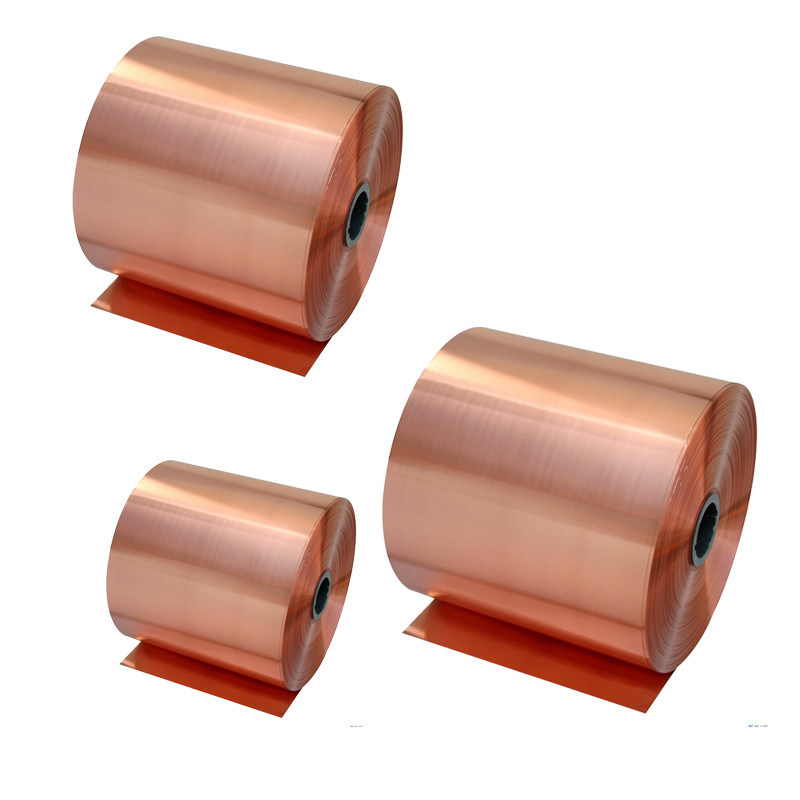

105um Single Shiny Heavy ED PCB Folha de cobre
Detalhes do produto
3OZ Folha de cobre de PCB
,2OZ Folha de cobre de PCB
,Folha de cobre de PCB de 105um
Descrição do produto
Folha de Cobre ED Pesada e Brilhante Única de 105um para PCB
Especificações:
Fornecemos folhas de cobre ED (VLP-THE-HF) de perfil muito baixo, alta elongação em alta temperatura e pesadas (espessura nominal de 105μm~500μm) de 1/3oz/ft² a 2oz/ft², são produtos em folha; e a largura máxima é de 1295mm. Elas possuem as características físicas perfeitas de estrutura cristalina fina e uniforme, perfil baixo, alta intensidade e alta elongação, e também possuem os desempenhos de fabricação de PCB de alta resistência à descamação, sem movimento de pó de cobre, figura clara. Podem ser usadas na produção de PCBs de corrente extrema que são usados em circuitos mais extremos de energia elétrica e veículos automotores.
Espessura: 1/4OZ～3OZ(9µm～105µm)
Tamanho Máximo: 1295mm×1295mm
Desempenho:
|
Classificação |
Unidade |
9μm |
12μm |
18μm |
35μm |
70μm |
105μm |
|
|
Conteúdo de Cu |
% |
≥99.8 |
||||||
|
Peso por Área |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
Resistência à Tração |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
Elongação |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
Rugosidade |
Brilhante(Ra) |
μm |
≤0.43 |
|||||
|
Fosco(Rz) |
≤3.5 |
|||||||
|
Resistência à Descamação |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
Taxa degradação de HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
Mudança de cor(E-1.0hr/200℃) |
% |
Boa |
||||||
|
Flutuação de Solda 290℃ |
Seg. |
≥20 |
||||||
|
Aparência(Mancha e pó de cobre) |
---- |
Nenhuma |
||||||
|
Furo de alfinete |
EA |
Zero |
||||||
|
Tolerância de Tamanho |
Largura |
mm |
0~2mm |
|||||
|
Comprimento |
mm |
---- |
||||||
|
Núcleo |
Mm/polegada |
Diâmetro Interno 79mm/3 polegadas |
||||||
Metalográfico:
