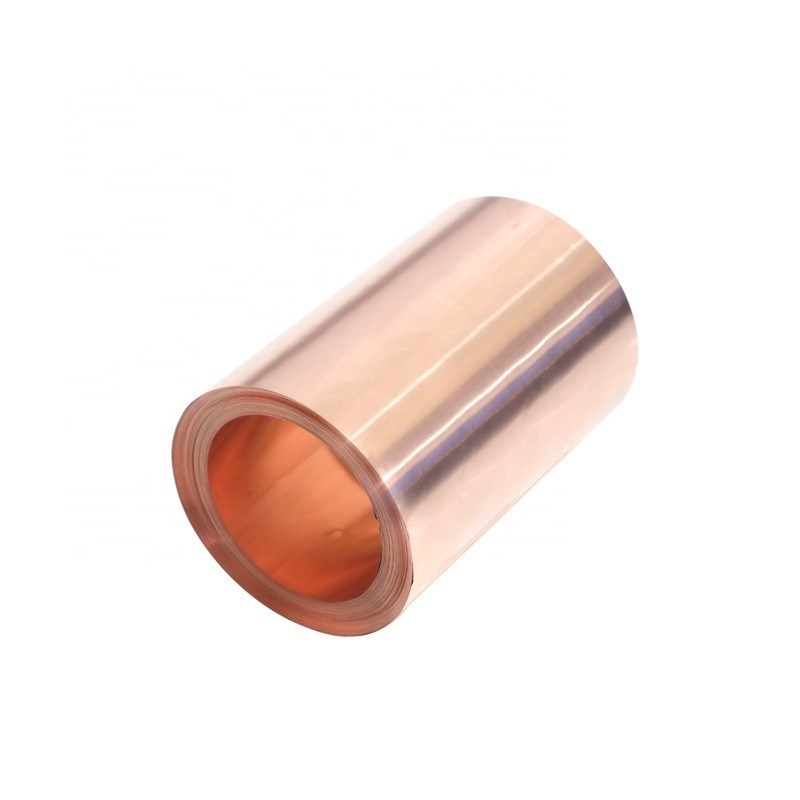

Rolo de folha de cobre de RA eletrolítico flexível
Rolo de folha de cobre de RA eletrolítico flexível Intervalo de dimensões: Faixa de espessura: 12 μm a 100 μm, Largura máxima: 600 mm Apresentações: Alta flexibilidade e extensibilidade Superfície uniforme e lisa Boa resistência à fadiga Propriedades antioxidantes Boas propriedades mecânicas Aplicaç...
Rolo de folha de cobre de 600 mm
,Rolo de folha de cobre de 100 mm
,Rolo de folha de cobre de 12um
Rolo de folha de cobre de RA eletrolítico flexível
Intervalo de dimensões:
Faixa de espessura: 12 μm a 100 μm,
Largura máxima: 600 mm
Apresentações:
- Alta flexibilidade e extensibilidade
- Superfície uniforme e lisa
- Boa resistência à fadiga
- Propriedades antioxidantes
- Boas propriedades mecânicas
Aplicações:
Laminado revestido de cobre flexível ((FCCL), FPC de circuito fino, filme fino de cristal revestido com LED.
Características:
O material tem maior extensibilidade, e tem uma alta resistência à dobra e sem rachaduras.
Quadro 1:Propriedades da folha de cobre laminada de alta flexibilidade FPC T2 (IPC-6542)
|
Ponto |
Unidade |
Parâmetros |
|||||
|
12 μm |
18 μm |
25 μm |
35 μm |
70 μm |
|||
|
Massa por unidade ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Temperatura |
|
H |
O,H. |
O,H. |
O,H. |
O,H. |
|
|
A rugosidade da superfície |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Resistência à tração |
Temperatura normal /23°C |
N/mm2 |
≥ 430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Alta temperatura /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥ 210 |
≥ 220 |
|
|
Extensão |
Temperatura normal /23°C |
% |
≥ 1.5 |
≥ 3.0 |
≥ 4.0 |
≥ 4.2 |
≥ 4.5 |
|
Alta temperatura /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 |
≥ 28 |
≥ 30 |
|
|
Resistência à fadiga (anilhada) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Resistividade máxima |
Ómm2/m |
0.0181 |
|||||
|
Condutividade elétrica |
% |
≥ 98,3% |
|||||
|
Películas e camadas adesivas |
Temporário. 300°C/10s |
Película e pasta adesiva após transiente temperatura sem delaminamento de bolhas. |
|||||
|
Anti-oxidação |
H.T. ((200°C) |
Um minuto. |
Não muda de cor dentro de 60 minutos. |
||||
|
Resultados dos ensaios com o buraco de alfinete |
peça/m2 |
Área de orifício superior a 0,5 mm2,00,005 peça/m2 |
|||||
Nota: 1. As figuras acima baseiam-se no material com espessura de 0,05 mm e largura de 600 mm.
2Normalmente, cobre, cobalto e níquel são revestidos na superfície áspera.
3O método de teste segue o padrão da nossa empresa.
