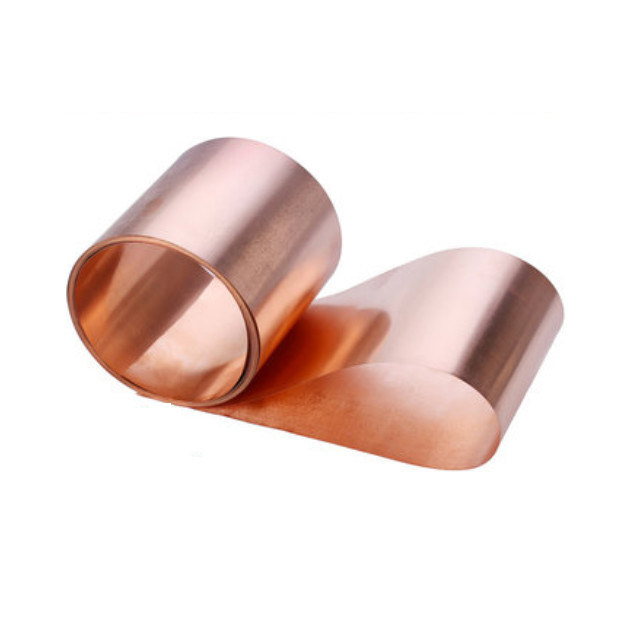

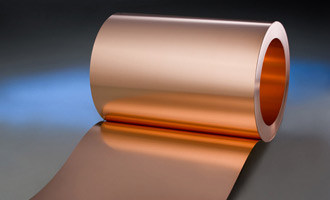

0.006mm Proteção CCL / PCB 3oz folha de cobre eletrolítica
0.006mm Proteção CCL / PCB Folha de cobre eletrolítica
Descrição:
A folha de cobre eletrolítica é um material importante para o fabrico de laminados revestidos de cobre (CCL) e placas de circuito impresso (PCB) e baterias de íons de lítio.No rápido desenvolvimento da indústria de informação electrónica de hoje, folha de cobre eletrolítica é chamada de "rede neural" de sinal de produto eletrônico e transmissão e comunicação de energia.O valor de produção das placas de circuito impresso da China entrou no terceiro lugar no mundoComo material de substrato para PCBs, o CCL tornou-se também o terceiro maior produtor do mundo.
O processo de produção de folha de cobre eletrolítica é simples, o processo principal tem três: folha de solução, tratamento de superfície e corte do produto.Mas é uma combinação de eletrónica, máquinas e eletroquímica, e é um processo de produção que requer um ambiente de produção particularmente rigoroso.
Características:
1. a folha tratada em cinza ou vermelho
2. Alta resistência ao descascamento
3Boa habilidade de gravar.
4Excelente aderência à resistência à gravação
Aplicação:
1. Placas de resina fenólica
2. cartão epoxi
Propriedades típicas da folha de cobre padrão
|
Classificação
|
Unidade | Requisito | Método de ensaio | |||||||||||
| Designação da folha | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Espessura nominal | / | 12um | 1/2 oz | 3/4 oz |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Peso da área |
g/m2
|
107±4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Purificação | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Perfil da folha | Lado brilhante (Ra) | Um... | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
IPC-TM-650 2.3.17 |
|||||
| Lado fosco ((Rz) | Um... | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Resistência à tração |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥ 235 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
|||||
| Extensão |
R.T. ((23°C)
|
% | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
IPC-TM-650 2.3.18 |
|||||
| Subject | Ω.g/m2 | ≤ 0.170 | ≤ 0.166 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 |
IPC-TM-650 2.5.14 |
||||||
| Resistência ao descascamento ((FR-4) | N/mm | ≥ 1.0 | ≥ 1.3 | ≥ 1.6 | ≥ 1.6 | ≥ 2.1 | ≥ 2.1 |
IPC-TM-650 2.4.8 |
||||||
| Aguilhões e porosidade | Número | - Não, não. |
IPC-TM-650 2.1.2 |
|||||||||||
| Antioxidantes | R.T. ((23°C) | dia | 180 | / | ||||||||||
| H.T. ((200°C) | Minutos | 60 | / | |||||||||||
1Largura padrão, 1295 mm ± 1 mm, pode ser adaptado de acordo com o pedido do cliente.
2Vamos testar a resistência da casca com o FR-4 (Tg140) prepreg, por favor confirme com o seu pp.
