Folha de cobre de PCB eletrolítico
Especificações:
1As folhas de cobre CCL/PCB são classificadas como: STD,HTE,VLP,FCF e RTF.
2Agora, estamos a falar de folha de cobre HTE.
3Para S-HTE folha de cobre, podemos fazer espessura comum, tais como, 12μm, 18μm, 25μm, 35μm, etc.
4A largura máxima é de 1295 mm.
5A utilização da folha de cobre S-HTE: é amplamente utilizada em sinais de blindagem e também nos fios e cabos electrónicos.
Dados técnicos:
|
Classificação |
Unidade |
1/4 oz (9 μm) |
1/3OZ (12 μm) |
J OZ (15 μm) |
1/2 oz (18 μm) |
1OZ (35 μm) |
2OZ (70 μm) |
|
|
Cu Conteúdo |
% |
≥ 99.8 |
||||||
|
Peso da área |
g/m2 |
80 ± 3 |
107±3 |
127±4 |
153 ± 5 |
283 ± 5 |
585 ± 10 |
|
|
Resistência à tração |
R.T. ((25°C) |
Kg/mm2 |
≥ 28 |
≥ 30 |
||||
|
H.T. ((180°C) |
≥ 15 |
|||||||
|
Extensão |
R.T. ((25°C) |
% |
≥ 4.0 |
≥ 50 |
≥ 60 |
≥ 10 |
||
|
H.T. ((180°C) |
≥ 4.0 |
≥ 50 |
≥ 60 |
|||||
|
Resistência à corrosão |
Brilhante (Ra) |
μm |
≤ 0.4 |
|||||
|
Matte ((Rz) |
≤ 50 |
≤ 6.0 |
≤ 7.0 |
≤ 7.0 |
≤ 9.0 |
≤ 14 |
||
|
Resistência ao descascamento |
R.T. ((23°C) |
Kg/cm |
≥ 1.0 |
≥ 1.2 |
≥ 1.2 |
≥ 1.3 |
≥ 1.8 |
≥ 2.0 |
|
Taxa de degradação de HCΦ ((18%-1h/25°C) |
% |
≤ 50 |
||||||
|
Mudança de cor ((E-1.0h/190°C) |
% |
Muito bem. |
||||||
|
Soldagem flutuante a 290°C |
Seg. |
≥ 20 |
||||||
|
Furo de alfinete |
E.A. |
Zero. |
||||||
|
Preperg |
- Não. |
FR-4 |
||||||
Características:
1Estrutura cristalina fina e uniforme;
2- Baixo perfil, alta intensidade;
3- Alto alongamento e superfície lisa.
Metallográfico:

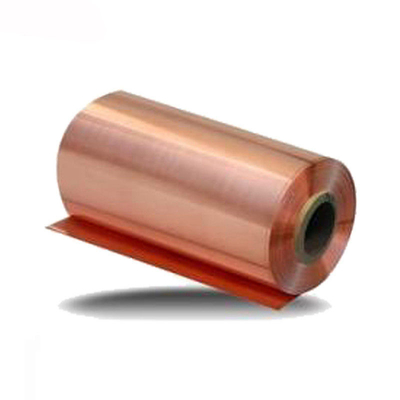

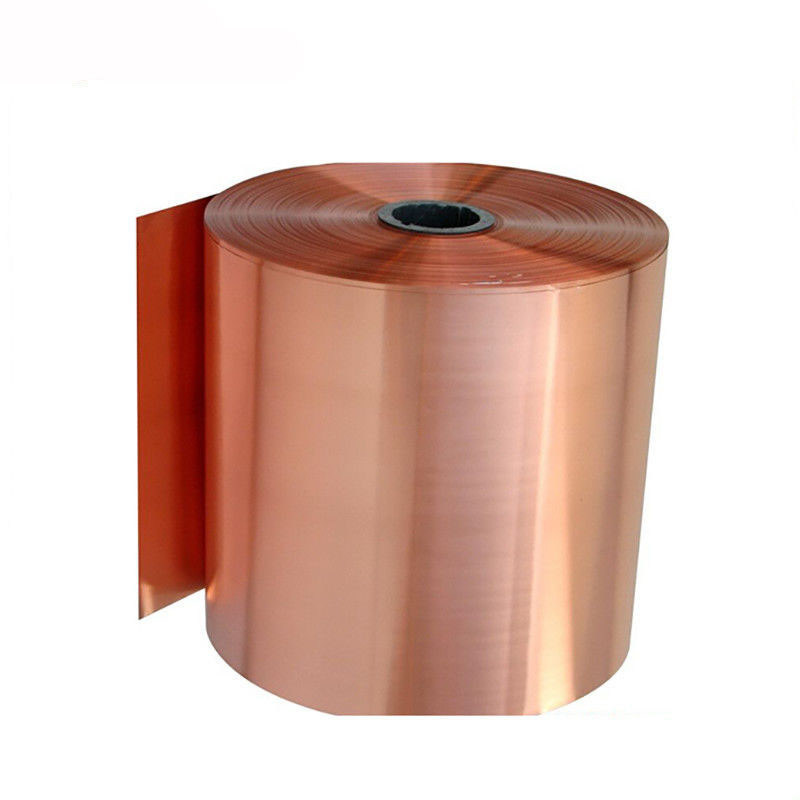

Foto do produto
O nosso serviço:
1A qualidade da folha de cobre é um fator muito importante para a qualidade do PCB.
2Além disso,para tornar os nossos negócios mais justos,abrimos o "Serviço de Garantia do Comércio" no Alibaba, uma certa quantia garante oem linhaOs serviços de segurança são os que garantem que o negócio corre bem.
3A nossa folha de cobre é fornecida diretamente da fábrica, entretanto, o preço da folha de cobre também é o preço original.
