Folha do cobre de FCCL ED
Rapidamente detalhes
Espessura: 0.012-0.070 milímetros
Largura: 5-520 milímetros
Comprimento: 500-5000 M
Identificação: 76 milímetros, 152 milímetros
Liga: T2, C11000, C1100, C101, E-Cu58
Temperatura: Alto
Características:
1. a folha tratada em cinzento ou em vermelho
2. Alto nível com propriedades de LP-S-B/R apropriado para FCCL
3. A estrutura de grão da folha de cobre conduz à flexibilidade alta
4. Desempenho de gravação com água-forte excelente
5. o perfil baixo permite de fazer o teste padrão fino do circuito
Aplicação:
1. Tipo FCCL da carcaça e da laminação
2. Teste padrão fino super FPC
3. Microplaqueta no cabo flexível (COF) para o diodo emissor de luz
Compare entre a folha da folha do cobre de CA e do cobre do ED
1. Processo: folha de cobre rolada (processo), folha do rolamento do cobre do ED (processo do depósito eletrolítico)
2. Dureza da força: a folha de cobre rolada é uma estrutura cristalina flocoso, assim que a força e a dureza são melhores do que a folha de cobre eletrolítica, assim mais da folha de cobre de rolamento usada em placas de circuito impresso flexíveis.
3. Largura: ≤ de cobre de rolamento 620mm da largura da folha, ≤ de cobre eletrolítico 1380mm da largura da folha
4. Densidade: a densidade mais alta rolada da folha de cobre, a superfície é relativamente lisa, conducente à produção de placa de circuito impresso após a transmissão rápida do sinal, assim que a transmissão de alta velocidade de alta frequência, linhas tênues imprimiu a placa de circuito igualmente usou alguma folha de cobre de calandragem.
5. Largura do tratamento de superfície: a folha de cobre rolada seja limitada pela largura eficaz a mais larga do tratamento de superfície de 520mm.
Propriedades típicas da folha de cobre eletrolítica (para FPC ou a camada interna de HDI)
|
Classificação
|
Unidade |
Exigência |
Método do teste |
| Designação da folha |
/ |
|
1 |
H |
M |
1 |
IPC-4562A |
| Espessura nominal |
/ |
10um |
12um |
1/2 ONÇA (18um) |
3/4 de ONÇA (25um) |
1 ONÇA (35um) |
IPC-4562A |
| Peso da área |
g/㎡ |
98±4 |
107±4 |
153±5 |
228±8 |
285±10 |
IPC-TM-650
2.2.12.2
|
| Pureza |
% |
≥99.8 |
IPC-TM-650
2.3.15
|
| Perfil da folha |
Lado brilhante (Ra) |
ս m |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
IPC-TM-650
2.3.17
|
| Lado do resíduo metálico (Rz) |
um |
≤4.0 |
≤4.5 |
≤5.5 |
≤6.0 |
≤8.0 |
| Resistência à tração |
R.T. (23℃) |
Mpa |
≥260 |
≥260 |
≥280 |
≥280 |
≥280 |
IPC-TM-650
2.3.18
|
| H.T. (180℃) |
Mpa |
≥180 |
≥180 |
≥180 |
≥180 |
≥180 |
| Alongamento |
R.T. (23℃) |
% |
≥5 |
≥6 |
≥8 |
≥10 |
≥12 |
IPC-TM-650
2.3.18
|
| H.T. (180℃) |
% |
≥5 |
≥6 |
≥7 |
≥8 |
≥8 |
| Força de casca (FR-4) |
N/mm |
0,7 |
0,8 |
1,0 |
1,1 |
1,2 |
IPC-TM-650
2.4.8
|
| Ibs/in |
4 |
4,6 |
5,7 |
6,3 |
6,9 |
| Pinholes&porosity |
Número |
Não |
IPC-TM-650
2.1.2
|
| Anti-oxidization |
R.T. (23℃) |
180days |
/ |
| H.T. (200℃) |
60 minutos |
/ |
1. Largura padrão 520mm, largura máxima 1295 (±1) milímetro, maio de acordo com o alfaiate do pedido do cliente.
Nós testamos a força de casca com PI, reconfirmamos por favor com seus pp.

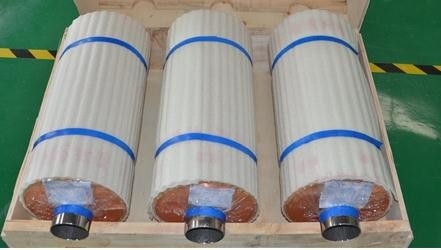

Fotos de Pakcage da folha do cobre do ED:
FAQ:
Q1: Que é sua garantia?
: Todos nossos produtos têm 6 meses de garantia após bens recebidos, se qualquer problema da qualidade pode nos contactar.
Q2: Que é seu prazo de entrega?
: O prazo de entrega comum é 5-35 dias de trabalho. O prazo de entrega específico depende dos artigos e da quantidade de sua ordem.
Q3: Que é sua quantidade de ordem mínima?
: O MOQ é 150 quilogramas.
Q4: Pode você fornecer a amostra?
: Nós podemos fornecer amostras para verificar a qualidade antes do pedido em grandes quantidades. Mas o preço será preço de grosso do preço da amostra.
Q5. Você testa todos seus bens antes da entrega?
: Sim, nós temos o teste de 100% antes da entrega.
Q6. que está a sua largura padrão?
: 520mm e 620mm, nós aceitamos a personalização para a largura. nós podemos cortá-la em todo o tamanho que você procura após a discussão da passagem.
